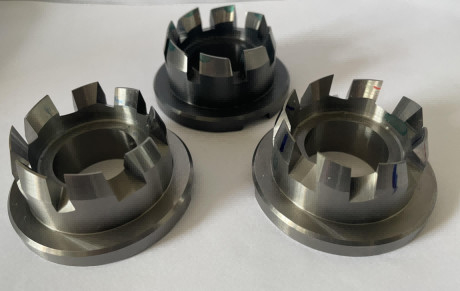

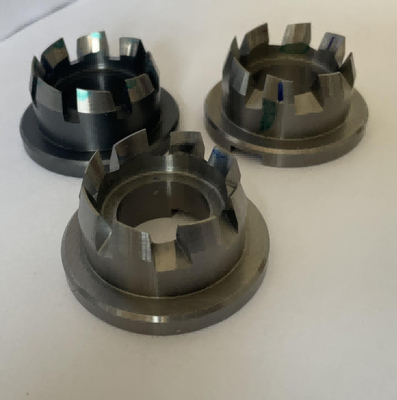

Cortadores espirales del engranaje cónico de GLEASON

Las fresas espirales del engranaje cónico, también conocidas como fresas de Gleason, se utilizan para procesar los engranajes cónicos espirales con un módulo de 0,5 a 15 milímetros. Las cabezas de cortador de uso general tienen un diámetro nominal de 12,7 a 457,2 milímetros (1/2 a 18 pulgadas), y hay 10 especificaciones en total. 12,7 ~ 50,8 milímetros la cabeza de la fresa (del 1/2 ~ 2 pulgadas) se hace de tipo integral, y el diámetro más grande se hace de tipo del parte movible. La cabeza de la fresa se puede dividir en dos categorías: cabeza de cortador que corta áspera y cabeza de cortador fina del corte. Hay dos tipos de discos que cortan ásperos (con dos sistemas de los dientes para el corte interno y el corte externo) y de tres lados (con tres sistemas de los dientes para el corte interno, el corte externo y el corte superior). Hay dos tipos de discos del fino-corte: de un sólo lado (hay solamente una clase de dientes en el corte interno o externo) y de doble cara. La cabeza de cortador que corta áspera requiere muchos dientes del cortador y buena rigidez, y hay un anillo de la ayuda detrás de la cabeza de cortador para llevar la fuerza que corta de los dientes del cortador; la cabeza de cortador que corta fina requiere la alta precisión, con las juntas y las cuñas, que pueden ajustar exacto la posición radial de los dientes del cortador. Los filos de los dientes del cortador en las diversas cabezas de cortador son rectos y tienen cierto ángulo del perfil del diente. Los dientes del cortador se deben seleccionar según el número de cortador calculado para obtener el perfil a juego correcto del diente, y el tipo trasero de la pala se adopta para hacer los dientes del cortador pesados. El ángulo radial del perfil de la posición y del diente sigue siendo sin cambios después de moler. Con el desarrollo de las fresadoras del engranaje de gran eficacia, varios nuevos tipos de fresas han aparecido, por ejemplo las fresas de la alto-rigidez para el corte áspero, las fresas cuña-montadas, y además del método semi-que fresaba utilizó al trabajar a máquina la cabeza y el espiral de cortador cilíndrica de las ruedas grandes que formaban la cabeza de cortador, el etc.
