engranaje convencional de acabado que afeita resistencia del desgaste de la herramienta del cortador

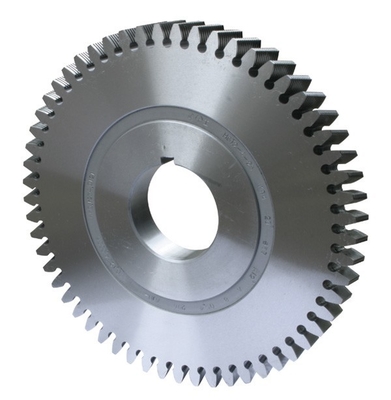

Engranaje de alta calidad que afeita el cortador hecho en Zhuzhou, China

¿Cuál es engranaje que afeita el cortador?

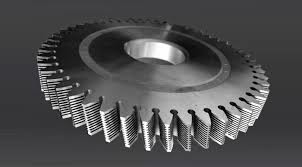

Hay muchos surcos estrechos que forman los filos en la superficie del diente, y el engranaje engranaje-formado que procesa la herramienta se utiliza para procesar el objeto según el principio de enredar helicoidal del engranaje. Durante el proceso, el cortador cortó barba-como microprocesadores finos de la superficie del diente del engranaje, así que se llama un cortador que afeita. El cortador que afeita se utiliza para acabar los dientes de engranaje después de fresar y de formar (véase el engranaje el trabajar a máquina). El disco de uso general que afeita los cortadores es como un engranaje cilíndrico helicoidal endurecido (la fig. 1), y los surcos en la superficie del diente tiene dos formas: uno es un por-agujero circular o helicoidal en el engranaje de anillo entero. La ranura, el corte transversal de la ranura puede ser rectangular o trapezoidal. Este cortador que afeita afila solamente el frente (ranura) después de ser embotado, y la forma del diente y el diámetro externo no cambian. Puesto que la ranura directa no se puede hacer demasiado profundamente, es solamente conveniente para afeitar los cuchillos con un módulo menos de 1,75 milímetros; el otro es que los surcos en ambos lados están bloqueados, y se insertan con una cuchilla peine-formada. El taladro inclinó los agujeros. Esta clase de maquinilla de afeitar necesita ser superficie cilíndrica remolida de la forma del diente y del top del diente después de uso embotado.
Para reducir la carga que corta de cada diente, el número de dientes del cortador que afeita es grande, y el número primero se toma generalmente para evitar un factor común con el número de dientes del engranaje que es cortado, si no el error del cortador que afeita será copiado al engranaje que se procesará. Según el estándar internacional, la precisión de la maquinilla de afeitar tiene tres tipos: AA, A y B. En la producción real, el perfil del diente de engranaje afeitó con el perfil espiral correcto del diente que afeitaba el cortador se desvía a menudo del espiral correcto cerca del círculo de la echada del engranaje, interior cóncavo, y la desviación es cerca de 0.01~0.03 milímetros. La desviación del perfil del diente de los engranajes de estímulo es más grande que la de engranajes helicoidales. Para hacer que el objeto consigue la forma espiral correcta del diente, la forma del diente del cortador que afeita debe ser corregida. En la producción en masa, la curva de corrección de la forma del diente del cortador que afeita es determinada por métodos experimentales.
El cortador que afeita puede procesar los engranajes cilíndricos internos y externos de dientes rectos y helicoidales, con alta eficacia de la producción y superficie lisa. Además, hay engranaje de gusano que afeita los cortadores para los engranajes de gusano de la precisión que trabajan a máquina. El tipo y los parámetros del gusano básico deben ser lo mismo que el gusano de trabajo que hace juego el engranaje de gusano. Como el engranaje que afeita los cortadores, tiene muchos surcos estrechos en la superficie helicoidal para formar los filos y para acomodar microprocesadores. El engranaje de gusano que afeita los cortadores es difícil de fabricar y se utiliza solamente al trabajar a máquina los engranajes de gusano que requieren la alta precisión.
